Die Q.monixx 100 und A117-D von AMC/GI kombinieren modulare Hardware mit intelligenter Software für industrielle Datenerfassung. Acht universelle Analogeingänge, digitale I/O, Relais und galvanisch getrennte serielle Schnittstellen bieten maximale Flexibilität. Vier unabhängige Datenspeicher ermöglichen gleichzeitige Aufzeichnung lokal oder in der GI.cloud. Edge-Computing-Funktionen sorgen für dezentrale Datenvorverarbeitung. Mit OPC UA, MQTT und EtherCAT lassen sich die Logger mühelos in SCADA- und LabVIEW-Umgebungen für Prüf- und Anlagenmonitoring einbinden.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Industrietaugliches Design kombiniert mit smarte Software im Q.monixx Logger
Mit dem robusten Q.monixx 100 in Kombination mit dem A117-D steht eine zuverlässige Plattform für industrielle Mess- und Steueraufgaben zur Verfügung. Das wetterfeste Gehäuse sowie die galvanische Trennung der Eingangs- und Ausgangskanäle schützen die Elektronik vor Umwelteinflüssen und Störgrößen. Dank des modularen Systems lässt sich das Gerät individuell erweitern und anpassen. Die integrierte Software verarbeitet Sensordaten in Echtzeit, erstellt Logs und sendet bei Bedarf Steuerbefehle sowie verbessert die Prozessqualität kontinuierlich.
Kompakte DIN-Schienenmontage und 10-30 VDC Versorgungsspannung für einfache Integration
Mit acht universellen Analogeingängen erfasst der Q.monixx A117-D Spannungs- und Stromwerte, Widerstände im 2- oder 4-Leiter-Verfahren, Potentiometer sowie PT100/PT1000. Die Analog-Digital-Umsetzung arbeitet in 24 Bit Auflösung bei bis zu 100 Abtastungen pro Sekunde pro Kanal. Zusätzlich stehen acht digitale Eingänge, vier digitale Ausgänge (Open Collector, TTL, PNP, HTL) und zwei Relaiskontakte zur Verfügung, die eine vielseitige Signalsteuerung ermöglichen.
Vier unabhängige Speicherkanäle für Echtzeitaufzeichnung und Langzeitarchivierung ohne Unterbrechung
Die vier eigenständigen Datenlogger ermöglichen flexible Samplingraten von 0,01 Sekunden bis 24 Stunden für simultane Aufzeichnungsprozesse. Messwerte werden lokal auf USB-Stick oder SD-Karte abgelegt oder alternativ in der GI.cloud abgespeichert. In der Cloud unterliegen die Daten einer zentralen, jederzeit verfügbaren Analyseumgebung. Dadurch lassen sich Echtzeit-Monitoring und langfristige Archivierung nahtlos kombinieren, wobei sämtliche Datenverlaufsinformationen vollständig erhalten bleiben und eine robuste, skalierbare Lösung für umfassendes Prozessdatentracking entsteht mit automatischer konsistenter parametrisierter Validierung.
Intuitive Protokollunterstützung in Q.monixx Geräten integriert Automationssoftware verschiedenster mühelos
RS485- und SDI12-Ports sind galvanisch getrennt, um Störfelder und Potenzialausgleich zu eliminieren und exakte Sensormessungen sicherzustellen. Für die übergeordnete Kommunikation bieten die Logger Ethernet-Anschlüsse, USB-Ports sowie einen optionalen Modemzugang. Standardisierte Schnittstellenprotokolle wie MQTT, OPC UA und EtherCAT ermöglichen die Anbindung an SCADA-Systeme, NI LabVIEW und MATLAB. Diese Kombination gewährleistet die nahtlose Einbindung in bestehende Automatisierungs- und Analyseumgebungen und optimiert Datenerfassung und Fernüberwachung. Sie bieten Alarmfunktionen, Echtzeit-Dashboard, Datenarchiv und skalierbaren Fernzugriff.
Robustes Touchdisplay mit 800×480-Auflösung kombiniert Monitoring, Alarmkonfiguration und Energieeffizienz

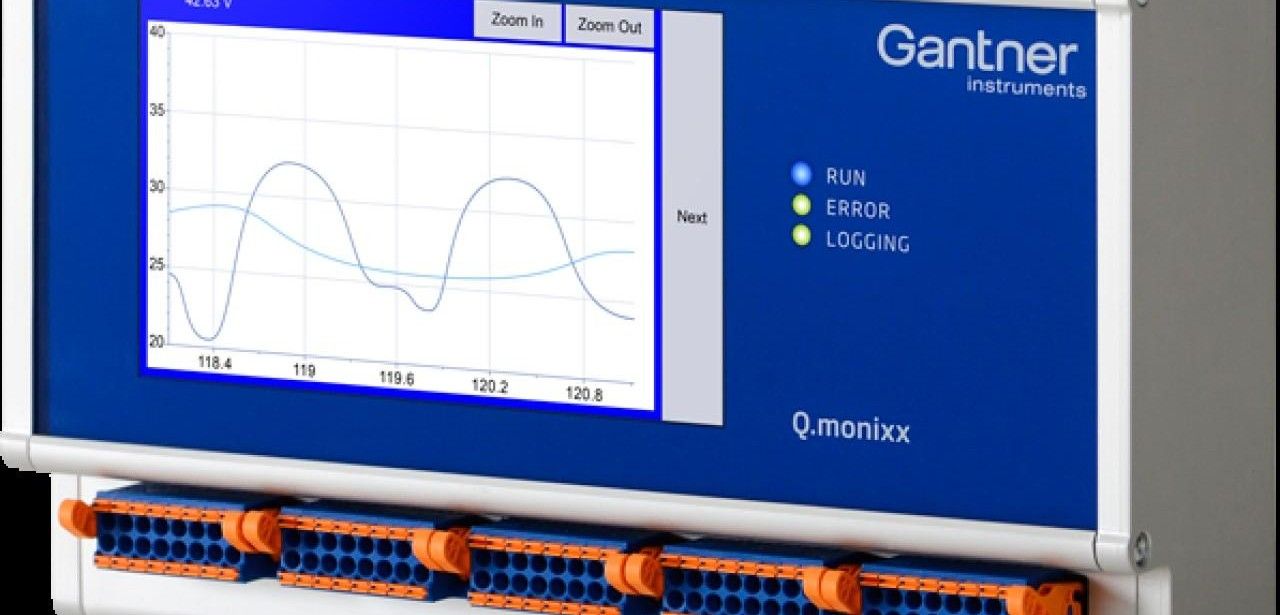

Die D-Version des Q.monixx A117 verfügt über ein reaktionsschnelles 5-Zoll-TFT-Touchdisplay mit 800×480 Pixeln, das eine komfortable Konfiguration ohne zusätzliche Software ermöglicht. Anwender können Messgrößen live überwachen, Alarmparameter festlegen und die Intervalle zwischen 10 Sekunden und 10 Minuten einstellen. Über eine individuell programmierbare Abschaltautomatik lässt sich das Display energieeffizient abschalten. Diese Touchsteuerung optimiert den Bedienungsprozess, minimiert externe Verkabelung und unterstützt eine übersichtliche Visualisierung direkt am Messgerät. erhöht Produktivität und Benutzerzufriedenheit signifikant.
Effiziente Störsicherheit mit EN Standards zuverlässige Integration in Schaltschränke
Mit der Zertifizierung nach EN 61000-4 und EN 55011 gewährleistet das Gerät eine optimierte EMV-Performance, wodurch industrielle Funkstörungen wirkungsvoll unterdrückt werden. Die integrale galvanische Trennung von I/Os und Stromversorgungsleitungen schützt vor Potentialverschleppung und sichert einen zuverlässigen Betrieb empfindlicher Elektronik. Der großzügige Eingangsspannungsbereich von zehn bis dreißig Volt Gleichstrom ermöglicht vielseitige Versorgungslösungen. Die universelle DIN-Schienenmonatge bietet eine schnelle Inbetriebnahme und einfaches Handling in bestehenden Schaltschranksystemen. Wartungsarm und langzeitstabil konzipiert für Industrieeinsatz.
Hochauflösende Analog-Digital-Umsetzung garantiert präzise Messdaten je Kanal bei Abtastraten
Durch den parallelen Betrieb von vier unabhängigen Loggern lassen sich verschiedene Prozesse gleichzeitig mit unterschiedlichen Abtastraten überwachen. Abtastraten reichen von 0,01 Sekunden bis zu 24 Stunden, um sowohl Hochgeschwindigkeitsphänomene als auch Langzeittrends zu erfassen. USB- und SD-Speichermedien gewährleisten lokale Redundanz, während die GI.cloud zusätzliche Langzeitarchivierung bietet. Eine Status-LED-Anzeige informiert über Betriebszustände, Speicherstatus und Netzwerkverbindung, ohne dass Anwender ständig auf das Display schauen müssen. Prozessdaten CSV-Export oder RESTful-API in Analysewerkzeuge importieren.
Energieeffiziente Displayabschaltung spart Strom und verlängert Lebensdauer vor Ort
Die Q.monixx 100- und A117-D-Geräte bieten fortschrittliche Edge-Computing-Funktionalität in einem kompakten Industriegehäuse. Anwender können über acht analoge und digitale Kanäle Sensorwerte erfassen, während Relaiskontakte Aktoren steuern. Schnittstellen wie Ethernet, MQTT, OPC UA sowie EtherCAT erlauben reibungslose Kommunikation mit Leitsystemen und Cloud-Services. Vier getrennte Datenlogger arbeiten parallel, um Messungen in unterschiedlichen Intervallen lokal oder remote zu speichern. Ein Touchdisplay und intuitive Softwaretools vereinfachen die Einrichtung und Diagnose im Feld.
